艾萊卡（中國）總經理盧莉芳

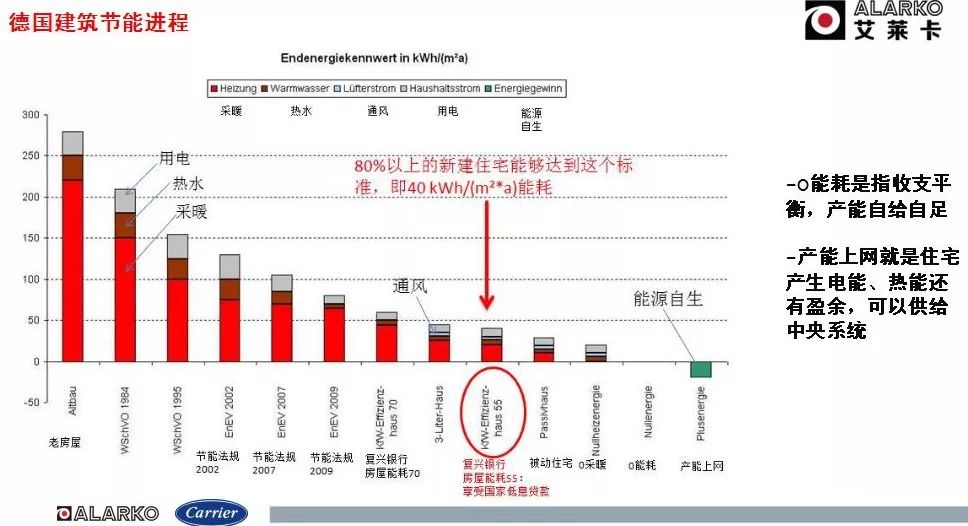

12月22日，“舒時特杯”第九屆中國國際壁掛爐產業高峰論壇于北京九華山莊盛大召開，艾萊卡（中國）總經理盧莉芳以《建筑節能與高熱值技術升級》為題發言，她說到，環境、氣候問題日趨嚴重，能源、材料危機且不可再生，發達國家一直把建筑節能作為立法進行推進。建筑中采暖設備的傳熱損耗是必然存在的，因此在建筑節能推進過程中也伴隨著采暖設備技術不斷升級。提高鍋爐效能、降低氮排放、從普通鍋爐到高熱值技術的冷凝鍋爐是技術發展必然走向，而在國內冷凝鍋爐正在大力推廣普及階段，高熱值技術的冷凝鍋爐升級已悄然到來。 以下為演講實錄： 各位領導、各位嘉賓，大家好，我是盧莉芳，首先容許我簡單介紹一下艾萊卡集團，艾萊卡是歐洲專業的供暖設備燃?xì)忮仩t生產廠，始建于1954年的艾萊卡（Alarko）工廠以生產制造燃?xì)忮仩t及采暖系統設備而著稱。隨著企業快速發展，艾萊卡于1973年成功上市，迄今上市已有44年。1998年與美國開利公司（Carrier）平等合作成為艾萊卡-開利集團（Alarko-Carrier）。所生產的供暖、制冷、通風等采暖通風產品是與環境兼容的環保高效能設備，并在2014年被評為“歐洲十大知名品牌”，2016年雙冷凝技術產品在歐洲上市，同年進入中國。今天我將結合國內外情況與實際案例幫助大家詳細了解一下建筑節能與高熱值技術的升級如何相互促進、發展的。 一、建筑節能和環境問題是全球問題 建筑節能和環境問題是全球問題，是重中之重。首先，我們先來看一下歐盟的情況，歐盟房屋整體能耗的指導方針主要有四個要素： 1.全面測量并計算能效情況的方法； 2.新建房屋及改建房屋的基本原則； 3.認證系統以及為公共建筑建設提供證明，該證有效期為5年； 4.定期的鍋爐及建筑中央空調的檢測，以及對使用超過15年以上的采暖及空調設備進行測試。 上述認證必須在房屋建造、銷售時公示，對于所有建筑都必須具有“能量消耗報告”，該報告有效期10年。 根據德國國家節能法規 Energieeinsparverordnung (EnEV) 的規定，每一棟房屋（住宅、辦公樓、非居住性樓宇）都需要辦理能耗證書，調查房屋的能耗狀況。無能耗證書的屋主將被處理15.000歐的罰款，且其房屋不得出租與售賣。這也是強迫性地讓建筑住宅不斷降低能耗、達到節能的標準。 我們看一下歐洲發達國家的建筑節能進程，以德國為例，德國建筑節能發展進程是比較有代表性的也是在國際上大家比較認可的。在政府和相關政策的促進下，德國建筑節能發展進程越來越快，逐漸從節能住宅向被動住宅零采暖、零能耗、零產能上發展，這是一個過程，大家從圖中也可以看到。 采暖設備的傳熱損耗是必然存在的，德國普遍鍋爐保溫性能好的情況下其仍占整個房屋平均14%的能耗，不節能的鍋爐能耗會更大，所以鍋爐技術性能的好壞至關重要。目前德國的一棟房屋可以通過熱敏相機測定其外墻的熱傳導狀況。這個成像方式能夠很清楚地看到哪些地方的實際耗能量是比較大的，以此來做改進。 發達國家節能減排效果顯著，從2008～2012年德國已穩定降排滿足京都協議規定值，也就是上邊柱狀圖的綠色區域。 能源不可再生，化石類資源儲量實際是有限的，我們也能看得到其使用枯竭的剩余年限（保守預測）：煤炭2170年、天然氣2070年、石油2040年，這是一個非常重要的話題。中國為實現2030年減排指標將大力推進節能措施：實施清潔藍天政策與相關獎勵政策，制訂部分產品的新效能標準，爭取2030年做到碳排放減少60%～65%。
二、冷凝也要升級——雙冷凝技術
英國百世越2017年3月最新報告中室內幸福健康指數分為五方面：熱舒適、聲音、室內空氣品質、光、氣味。在房屋建筑裝修的時候，現在可能首先考慮到熱舒適，這是最重要的也是大家關心最多的，其實我們還有很多其他方面的舒適度也是今后大家在裝修服務上都會注意到的。

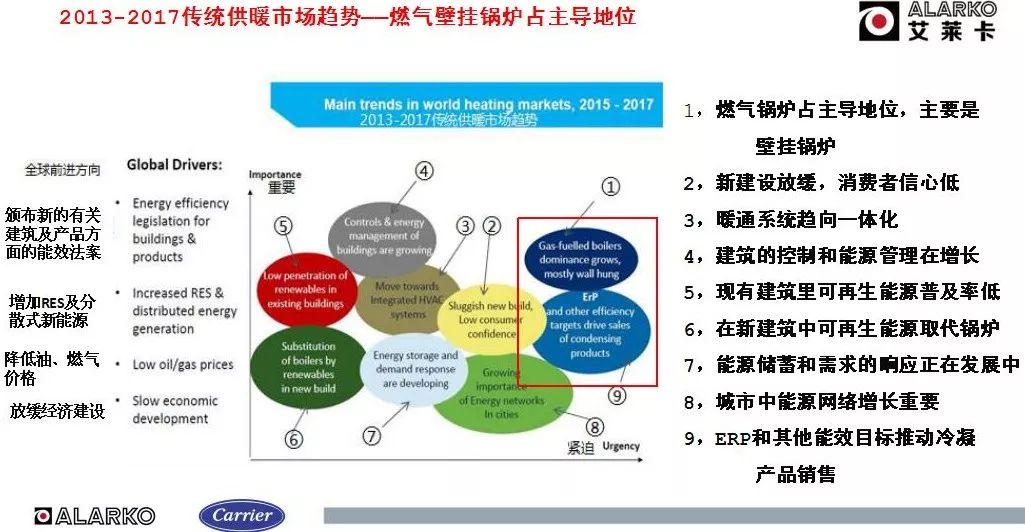

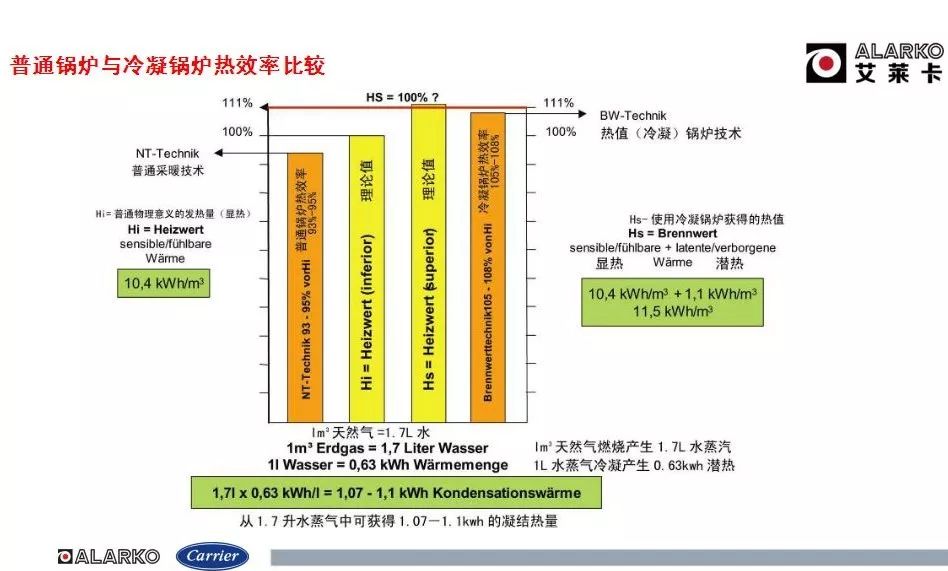

在這個報告里面主要對于我們從2013年到2017年傳統供暖市場區域做了一個分析，包括九個方面，其中燃?xì)忮仩t占主導地位，主要是壁掛鍋爐，也會推動能效市場逐漸升溫。對于鍋爐來說節能提高效能是技術進步的核心所在，下圖是普通鍋爐與冷凝鍋爐的工作原理比較與熱效率比較，冷凝鍋爐的技術優勢還是相當明顯的，比普通鍋爐節能17%左右。
從圖上可以很形象地看出來，左側淺色柱狀圖即普通壁掛爐的標準值，會低一些，因?yàn)檫M(jìn)來的燃?xì)?，轉換成的一部分熱量不能使用，熱效率大概在90%左右，是以它為標準。每立方米天然氣燃燒會產生1.7升水蒸氣，冷凝鍋爐可以從1.7升的水蒸氣中獲得1.07kW～1.7kW的凝結熱量。在原來標準基礎上，利用的部分熱量會累計起來，加起來之后冷凝值就會高于這個。
很多同行或者代理商也都會問到能量守恒的問題，為什么冷凝鍋爐的熱效率超過100%？實際上之前在制定標準的時候，把不可利用的那部分潛熱忽略不計的時候定位1，之后把能利用下來的那一部分再累計起來，實際上能量還是守恒的。這么多能量當中，它有消耗，包括內部阻力損耗、煙氣排放帶出的余熱以及其他方面的損耗，最后可以利用的不可能是100% 。

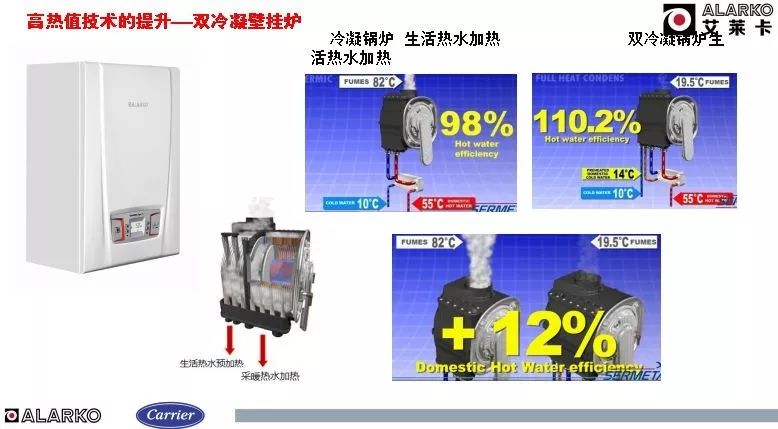

隨著建筑節能的不斷推進，燃燒技術的提升也在不斷進行中，高熱值技術提升的代表是雙冷凝技術。對于冷凝鍋爐來說，采暖從冷凝余熱利用上提高了效能，而生活熱水并非利用了此技術。冷凝鍋爐其生活熱水的熱效率約在98%左右，而將生活熱水也預先與煙氣余熱利用的技術是雙冷凝技術。與冷凝鍋爐相比雙冷凝可提高12%的能效，艾萊卡雙冷凝鍋爐在采暖和生活熱水中熱效率都可達到110.2%。
除了具有較高的熱效率之外，雙冷凝技術還有很多其他的優勢，比如生活熱水預熱功能，生活熱水溫度低于設定值15℃時，壁掛爐將以最小功率工作，直到生活熱水溫度達到預設定值時停止工作，確保即開即熱。
還有ECO經濟運行模式，在家里無人的時候可以保證房間的經濟運行工況，既節能又方便隨時出行。解決了回家等待室內升溫的困擾，同時又能夠做到節能。
從建筑節能到燃燒節能逐漸升級，采暖、熱水設備改造是重點。拿德國的一個實際案例來看，德國的一幢1970年的房子，在德國很多的補貼政策下更換了我們艾萊卡的一臺RS2S冷凝鍋爐+單盤管水箱ASB+太陽能板及組件，這時候改造的成本投資大概11000歐元。德國的燃?xì)鈫蝺r(jià)是0.65歐元/立方米、燃油單價0.8歐元/升，節約的天然氣燃料大概2640立方米、節省的燃料費用1700多歐元，投資回報年限是6.4年，20年以后將節約34320歐元。
從案例中不難看出：在房屋外圍護結構保溫的條件下，使用高效能、低污染的鍋爐對節約能源、對保護環境極為有利。
三、智能是未來 也包括能源管理
現在大家都在講智能家居、智能控制，智能確實是未來能源管理一個發展趨勢?，F(xiàn)在可以用手機控制鍋爐及其他，例如遙控啟停鍋爐、遙控室內燈光、遙控室內窗簾開關等，鍋爐將會在智能化控制中逐漸提升性能。
以前我們遇到過這樣一個問題，北京一高檔小區里面完成了項目之后，幼兒園也裝了七臺鍋爐，但是幼兒園的鍋爐一直存在運行故障，檢查完以后發現只有其中一臺機器總是處于低溫運行狀態，最后只能更換燃燒器。而目前我們艾萊卡的大功率級聯系統，它具有可同時操控256臺鍋爐的優勢，除此以外，還有以下特點：
1.單臺輸出范圍19%～100%；
2.排煙溫度31.4℃；
3.每臺鍋爐均衡出力，每500小時（出廠設定），主機鍋爐按順序更換一次；
4.相對于大型鍋爐房，不需設計備用鍋爐；
5.可控制3個不同溫度的供暖回路；
6.預留3個220v的接線端子：鍋爐泵，采暖泵，生活熱水加熱泵（或三通閥連接）；
7.預留1個變頻泵接線端子(PWM脈沖寬度調制)；
8.預留4個傳感器連接端子（室外，級聯，生活熱水，備用）；
9.預留有3個數字輸入接口（三個房間的溫控器或游泳池溫控控制的3個不同供暖回路）；
10.低壓民用燃?xì)狻?/p>
智能家居除了剛才說的這些在智能控制上的發展和進步外，未來還會有更多可能，未來智能家居的目的不僅滿足家居智能化，還要實現能源的有效利用。
現在美國很流行智能控制，美國Nest智能恒溫器，遠遠不止控制這么簡單，不間斷地監測室內的溫度、濕度、光線以及恒溫器周圍的環境變化；記錄你的日常習慣，一周后它就可以自主按你的習慣調節控制，只要你不改變習慣；它是節能助手，據Nest官方網站闡述：從2011年上市以來，它為全球節約了40億千瓦時的能源，為它的客戶平均節約了10%～12%的取暖成本、15%的降溫成本；此外它還是能源管理終端。
專業的廠家做專業的事，艾萊卡在專業領域做引領者，實力是產品質量與技術的保證，專業供暖生產制造商是技術和品質的保證。未來的家庭智能化有無限可能，技術的迭代和升級更是時代潮流。謝謝大家。
